2016-07-31

Veckan är slut:

totalt drygt 700 besök, men lugnt nog för en del fixande ändå.

Som vi alla såg, var en del av "snurrbanden" najade till sina spännskruvar när vi tog bort dem. När Z så monterade tillbaka utelämnade han najningarna. Det visade sig att de hade en anledning... så nu är samtliga snurr- och lyftband najade till sina respektive skruvar. (Det som hände var att banden gled ur spännskruvarnas skåror/hål när en rörde "för mycket" på ritbordsapparaten.)
Detta kommer inte att hända igen!


Dessutom har vi haft tillräckligt många mekanik-nördar som ställt samma frågor, så nu finns ett antal förklarande skyltar på den högra (ur bruk varande) längan på pantografen


K har påbörjat en "riktig" katalogisering (snarare numrering, dvs små klisterlappar med siffror på) och beskrivning av mönsterplåtarna. Meningen är att en del av dem ska förvaras i det gamla arkivskåpet - men arkivmapparna behöver förstärkning. Till den änden har vi beställt "bibliotekstejp" - kommer på torsdag - så än så länge är de flesta numrerade plåtarna på tvären i lådan.

Tanken är att, på lite sikt, ha plåtarna (nå, bilder av dem) sökbara via internet.

Kamrater, medlemmar (och eventuella övriga intresserade!): tänk över vad ni kommer att vilja söka på!
Vissa saker är ju självklara, som till exempel servisnamn. (Fast vi har ju bara identifierat 5-6 namn än så länge...) Tvärsäkra beställningar (hotell, restauranger, Stockholms stad osv) är en annan självklarhet.
Men mera, då? Blomornament, fristående motiv (tänk Elon, Erik, Kelly, St Erik), kontinuerliga/anslutande bårder/motiv (tänk tex Kerstin, Molly, den som vi fn har kallat Etyd, den med linneor(blåklockor?) som vi inte har namn på än...)? "Monogram"? Kort sagt, allt ni kan komma på! - Berätta för mig, personligen, i mejl, i kommentarsfunktionen!

Dessutom har det hänt nå't trevligt som vi alla behöver fundera på: bokade visningar. Mer om detta kommer i medlemsmejl endera dagen.

När vi ändå är inne på planering: med den succén BGM har varit under sin första säsong, föreslår vi (endast delar av styrelsen konsulterade) att BGM betalar för en "säsongsavslutning", kanske bestående av en grillkväll i Bergdala - medlemmarna får ett osökt tillfälle att besöka museet, OCH det blir ett trevligt tillfälle att träffas för att diskutera framtiden?
Vårt (kärngängets) förslag är att denna träff inträffar nånstans mellan 15:e aug (säsongsslut i B-dala) och sådär 15:e sept (strax innan "eventet" i Kosta som går av stapeln 20/9, en tisdag, fö.)
Förslag till datum emottages tacksamt! (precis som ovan: mejla mig, tala till mig, ring mig, använd kommentarsfunktionen...)

Pantograferna, flera skillnader

Denna gång börjar jag med vår pantograf.
Detta är en bild på de två tallrikarna närmast ritbordet, på vänster sida (sett från bordet). En kan tydligt se hur snurr-banden (de som snurrar tallrikarna där glasen står) är fästa vid stativet: på insidan går banden från tallriken direkt till spännskruven, men på utsidan passerar banden först ett hjul (i var ände), innan de fäster i spännskruven.


På Åforspanton (på Kulturarvscentrum) ser insidans snurrbandsmontering likadan ut (som vår)


MEN: utsidans snurrband går direkt till spännskruven (som dock sitter på utsidan...)


Åter troligen betydelselösa skillnader, men intressanta.

Varför är de bara NÄSTAN likadana?!?

2016-07-27

Pantografer - alla lika, alla olika?


Nu, när jag känner till alla detaljer på våra ritstiftshållare - när jag jämför dem med de bilder jag har av Åforspanton på Kulturarvscentrum upptäcker jag ett antal skillnader.
Antagligen är de betydelselösa, men i alla fall är de intressanta: är de två maskinerna av olika "årsmodell"? Från olika tillverkare? Har de byggts om successivt under åren?

Hittills har jag tittat på ritstiften med sina hållare. Helt klart är de tillverkad enligt samma princip, men i detaljerna skiljer de sig.
- Nu har jag ju inga bilder från Kulturarvscentrum som specifikt visar stifthållare, men här några urklipp från mera översiktliga bilder:


Som synes har gamla Åfors-panton huvudsakligen tryckfjädrar på sina nålhållare. (Jag kan inte se någon med dragfjädrar, men kan förståss inte se alla)
Dessutom har själva stifthållarna (i toppen av "skaften", alla mässing) en annan montering än våra. På Åfors-panton sitter huvudena (som ser lika ut) på ett, åtminstone till synes, runt skaft som monteras i gjutjärnsdelen med "öron". (klicka för större bilder)

Jämför:


De allra allra flesta (90%?) av våra nålhållare har dragfjädrar. De två hålen som tryckfjädrarna monteras med finns även på dem, men dessutom har de alltså två iskruvade hållare ("krokar") för dragfjädrarna.
Dessutom är skaften till stifthållarna plana, och monteras med en genomgående skruv-med-mutter.

Vi har också ett fåtal stifthållare av annan typ, utan "huvud":


De passar alltså på våra nålhållare, med raka skaft med genomgående skruv.
Såhär ser de flesta av våra stifthållare-med-huvud ut:


- De "stora" delarna - de två gjutjärnslängderna, ritbordet, skalningsanordningen förefaller vara likadana.

En annan, som jag tror obetydligare, skillnad är i lagringen av glashållarna ("tallrikarna").
Åfors-panton har trådrullsformade lager på båda sidor om tallriksskaftet:


Vår har "trådrulle" på ena sidan, rulle-på-mitten på den andra:


Vad har vi alltså här?
Har vi två tillverkare, två årsmodeller, två som-var-lika-från-början-men med tiden fick sina nålhållare utbytta?

2016-07-26

2016-07-26

En tisdag med många (men inte så givmilda) besökare: Gunnar öppnade vid 10-tiden och när vi alla gick hem runt halvfem-draget hade vi haft 40 st.


På arbetsfronten hände följande:

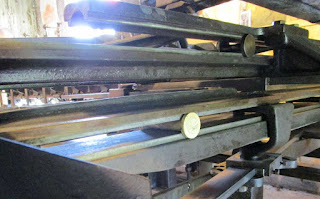

- den trasiga ritbordsrullen ersattes temporärt med en trä-rulle. Gunnar fick ritningen på de behövda rullarna, eftersom det visat sig att samtliga (av oss kända) verkstadsföretag i kommunen har semesterstängt. Förhoppningsvis kan G hitta nå't i Växjö.


- en flask-monter byggdes och försågs med fem flaskor och ett gängat lampglas i fönstret bakom flaskmaskinen


- glasen blev omflyttade (igen) - nu är allt etsat i mitt-i-lokalen-hyllan (alltså närmast pantografen), och de dekal-dekorerade är överst i hyllan


- den vänstra pantografsidan fick alla sina nålhållare precisionsinställda och blev försedda med nålar


- och den högra har blivit av med alla sina nålhållare, som hamnat i lådan för diskning


2016-07-24

Vecka 29, rapport

Denna vecka har museet varit öppet 6 dagar (stängt onsdag).

Totalt har vi räknat in ca 525 besökare (sedan 2/7); drygt 2700 kr i donationer, men fortfarande inga böcker (motsv) sålda.

Däremot fick vi frågan om det skulle gå att få köpa av tunnelbanebitarna. Det fanns ju just då inga lösa, så den försäljningen missade vi.
Men nu har vi åtgärdat det; det finns nu ett mindre antal till försäljning, utställda på en pall i press-hörnet. (Det kommer en skylt på plats imorgon)


Dessutom har jag våldfört mig på tvättbrädan, tagit bort en bit av baksidan, eftersom de flesta besökarna inte riktigt tror på att den är av glas - men nu kan en se tvärsigenom.


I övrigt har vi under veckan diskat massvis med ritstiftsgrejor, fortsatt försöka montera ihop med alla siffror matchande.


När vi fått ihop drygt trettio (och hade ytterligare massvis med "omatchande" delar) tröttnade jag och monterade ihop så att det tillslut fanns de 42 kompletta som behövdes. De sitter nu på panton så att de två bakersta platserna har ett stift vardera, sedan 2, sedan 3... upp till de två positionerna närmast ritbordet som har 6 (det antal som användes för Elon mfl serviser).


De återstående färdigdiskade ligger i påsar märkta med nummerserier, i en av lådorna på panto-pallarna vid dörren. (De återstående o-diskade är fortfarande odiskade. Med tiden kanske det kommer att åtgärdas.)

Igår kraschade en av rullarna till ritbordet - samma rulle som tidigare, som vi försökt laga. Zäta har nu mätt upp alla 14 rullarna och alla 14 "rälerna" för att så snart som möjligt kunna beställa ny rullar från någon närbelägen verkstadsindustri. Det visade sig att 1895 års toleranser var lite större än vi hoppats på, men det blev en ritning.


Återstår att se vilken av de närbelägna verkstäderna som har öppet imorgon - med en saknad rulle haltar hela bordet. Fortsätta skura det går ju, men svårt att avgöra hur mycket lättare rörelserna blir.

Ett par stämningsbilder från eftermiddagens åskskur, som gav 5 mm på en trekvart:

2016-07-17

Veckan som varit

har vi hållit öppet varje dag, men inte alla timmar.

Nu när söndagen gått, kan vi räkna in drygt 270 besökare under veckan.

Detta innebär att, sedan vi började räkna den 2:e juli, vi har haft ungefär 400 besökare. (Till det kan läggas minst 100 som besökt oss under våren.)

Vågar vi hoppas att vi ska passera 1000 besökare under säsongen?


Rapport från pantograf-mekarna:

nu är alla 12 platserna på den vänstra delen anslutna till "rälsarna" - alltså snurrtallrikarna där nålarna ska sitta och tallrikarna som rör sig upp och ner.


Även de stora hjulen för överföringen mellan ritbord och tallrikslängorna är anslutna. (Återstår att fixa ritbordet, men det är under arbete)


Ritstiften: Gunnar började ju diska ritstift häromdagen.


I helgen fortsatte jag diska - och upptäckte något kul: alla delarna är numrerade! är det blev dags att sätta ihop dem försökte jag göra det i nummerordning... till slut hade jag runt 15 st där alla nummer matchade.




Så nu kan vi börja montera tillbaka ritstiften också! (Men det behövs 42 st för att få till den uppsättning Zäta tänkt sig, så det blir att fortsätta diska)
